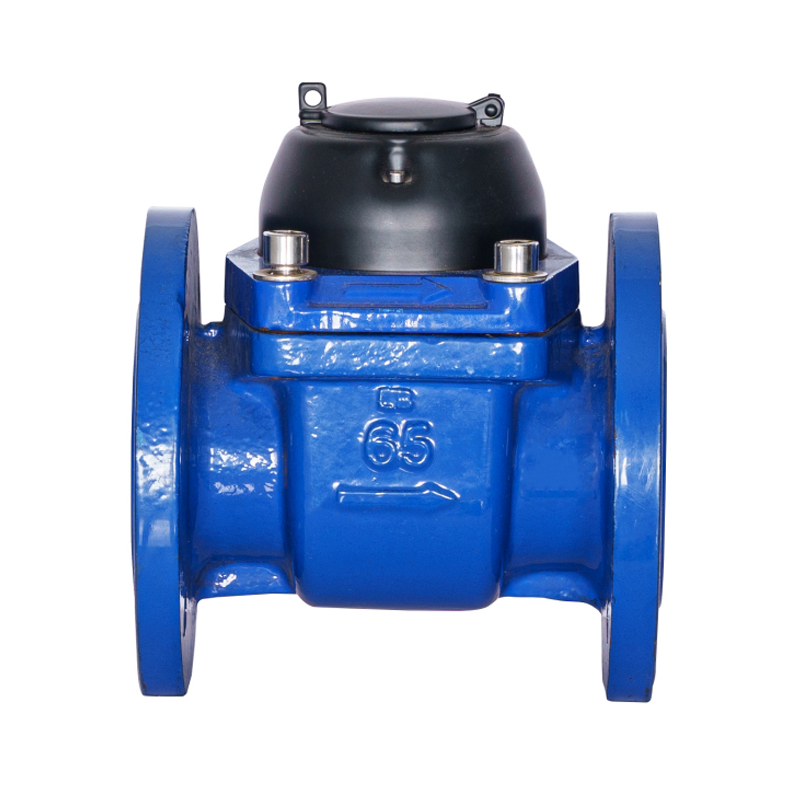

عداد المياه ذو الجناح الحلزوني الأفقي WPH-DN40-DN65WPH

ملخص

1. سجل إجمالي كمية المياه المتدفقة عبر خط أنابيب مياه الصنبور. لا يمكن استخدامه لقياس مياه الصرف الصحي والسوائل المسببة للتآكل؛

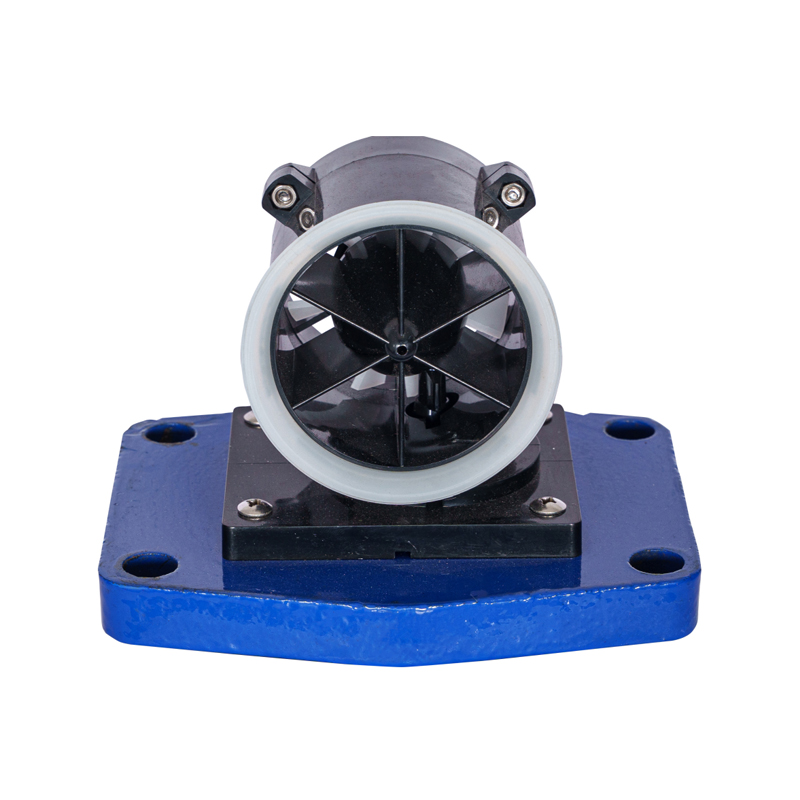

2. هذا العداد عبارة عن هيكل قابل للفصل، ولا يلزم إزالة عداد المياه من خط الأنابيب. يمكن سحب الحركة للإصلاح أو الاستبدال

3. تتمتع آلية القياس بعالمية جيدة، وتقلل من قطع الغيار، وتقلل من فقدان الضغط، وتتمتع بعمر خدمة طويل.

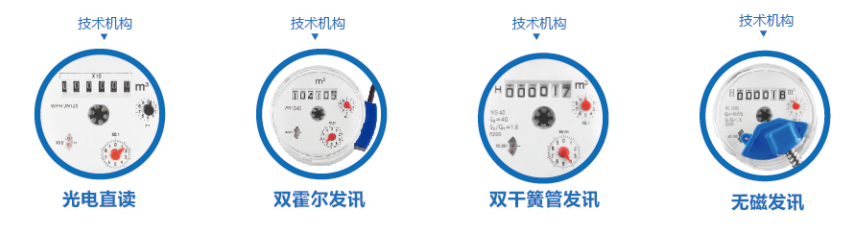

4. يمكن حجز مؤشرات الاتصال المغناطيسية أو غير المغناطيسية، ويمكن تكوين أجهزة الإرسال عن بعد المختلفة وفقًا لاحتياجات مختلفة لتحقيق وظيفة قراءة العداد عن بعد

اتصال

السابق: عداد المياه ذو الجناح الحلزوني الأفقي القابل للفصل WPH DN50-DN200

التالي: لا يوجد مقال تالي

المعايير الفنية
معلومات عنا
اتصل بنا

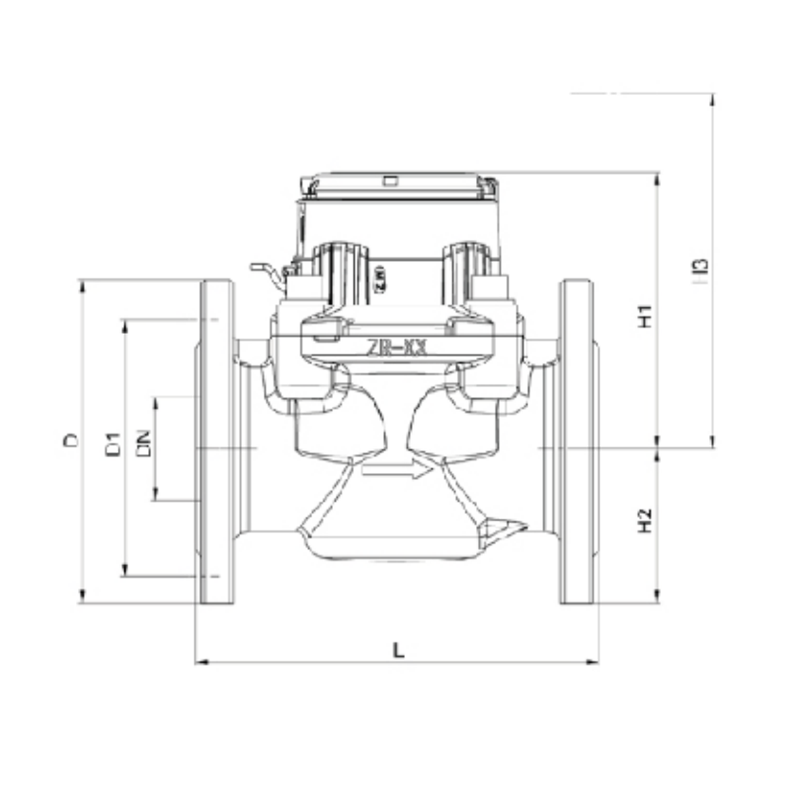

الأبعاد الخارجية والوزن

نموذج	القطر DN	طول L	ارتفاع H	ارتفاع G	طريقة التوصيل D			وزن
نموذج	القطر DN	مم			القطر الخارجي للشفة D (مم)	قطر دائرة مركز ثقب البرغي D1 (مم)	عدد مسامير التوصيل	كجم
LXLC(Y)-50/50F	50	200	256/245(F)	400	165	125	4xM16	12.0
LXLC(Y)-65/65F	65	200	266/255(F)	400	185	145	4xM16	13.5
LXLC(Y)-80/80F	80	225	276/265(F)	400	200	160	8xM16	14.5
LXLC(Y)-100/100F	100	250	286/275(F)	400	220	180	8xM16	15.5
LXLC(Y)-125/125F	125	250	301/290(F)	400	250	210	8xM16	24.5
LXLC(Y)-150/150F	150	300	345/335(F)	500	285	240	8xM20	32.0
LXLC(Y)-200/200F	200	350	373/365(F)	500	340	295	8xM20	41.0
LXLC(Y)-250/250F	250	450	493/485(F)	710	395	350	12xM20	83.0
LXLC(Y)-300/300F	300	500	516/505(F)	730	445	400	12xM20	99.0
LXLC(Y)-400/400F	400	600	631/620(F)	830	565	515	16xM24	163.0
LXLC(Y)-500/500F	500	800	739/730(F)	930	670	620	20xM24	270.0
LXLC(Y)/R-50	50	200	256	400	165	125	4xM16	12.0
LXLC(Y)/R-65	65	200	266	400	185	145	4xM16	13.5
LXLC(Y)/R-80	80	225	276	400	200	160	8xM16	14.5
LXLC(Y)/R-100	100	250	286	400	220	180	8xM16	15.5
LXLC(Y)/R-125	125	250	301	400	250	210	8xM16	24.5
LXLC(Y)/R-150	150	300	345	500	285	240	8xM20	32.0
LXLC(Y)/R-200	200	350	373	500	340	295	8xM20	41.0

ملحوظة:

1) يجب أن تكون وصلة الحافة متوافقة مع أبعاد حواف الحديد الزهر المتكاملة PN10 المحددة في GB/T17241.6-2008/XG-2011، ويجب اقتراح مواصفات خاصة عند الطلب.

2) يعد بُعد الارتفاع G ضروريًا لتفكيك الحركة. الأبعاد الخارجية والوزن هي للإشارة فقط، ويجب أن يسود المنتج الفعلي.

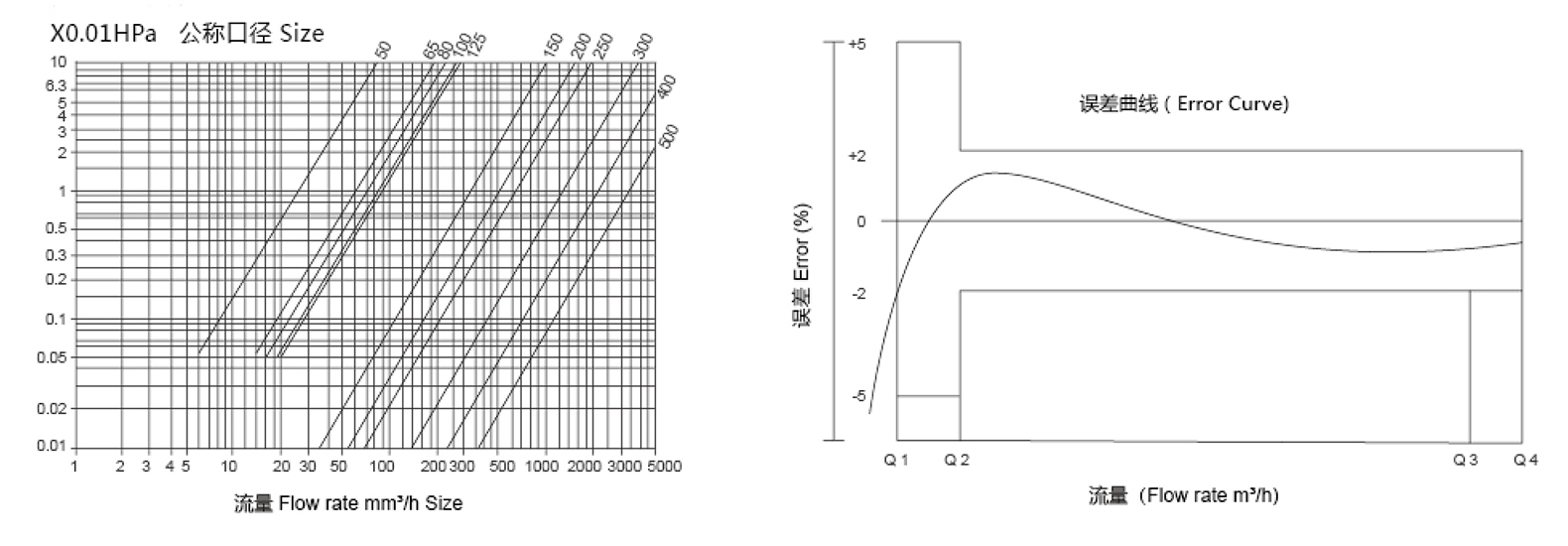

منحنى فقدان الضغط / منحنى خطأ الأداء

المؤشرات الفنية

1. معلمات التدفق

كاليبر DN	س 3 /س 1	معدل تدفق الحمل الزائد س 4	حركة المرور المشتركة س	تدفق الحدود س	الحد الأدنى لمعدل التدفق س	الحد الأدنى للقراءة دقيقة	الحد الأقصى للقراءة دقيقة
كاليبر DN	س 3 /س 1	م³/ح		ل/h		م³
50	100	50	40	640.0	400.0	0.001	999999
	80			800.0	500.0
	50			1280.0	800.0
65	100	78.75	63	1008.0	630.0
	80			1260.0	787.5
	50			2016.0	1260.0
80	100	78.75	63	1008.0	630.0
	80			1260.0	787.5
	50			2016.0	1260.0
100	100	125	100	1600.0	1000.0
	80			2000.0	1250.0
	50			3200.0	2000.0
125	100	200	160	2560.0	1600.0
	80			3200.0	2000.0
	50			5120.0	3200.0
150	100	312.5	250	4000.0	2500.0	0.01	9999999
	80			5000.0	3125.0
	50			8000.0	5000.0
200	100	500	400	6400.0	4000.0
	80			8000.0	5000.0
	50			12800.0	8000.0
250	100	787.5	630	10080.0	6300.0	0.1	99999 999
	80			12600.0	7875.0
	50			20160.0	12600.0
300	100	1250	1000	16000.0	10000.0
	80			20000.0	12500.0
	50			32000.0	20000.0
400	100	2000	1600	25600.0	16000.0
	80			32000.0	20000.0
	50			51200.0	32000.0
500	100	3125	2500	40000.0	25000.0
	80			50000.0	31250.0
	50			80000.0	50000.0

الحد الأقصى للخطأ المسموح به:

أ) الحد الأقصى للخطأ المسموح به في المنطقة المنخفضة (QisQ<Q2) is 5%; b) The maximum allowable error for high zone (QsQsQ4) is 2%.

2.المعلمات

محتوى المشروع	معلمة
تصنيف درجة الحرارة	ت30/90
تصنيف الضغط	الخريطة 16
مستوى حساسية مجال التدفق	يو0/د0
مستوى فقدان الضغط	△pl6
فئة الدقة	المستوى 2
