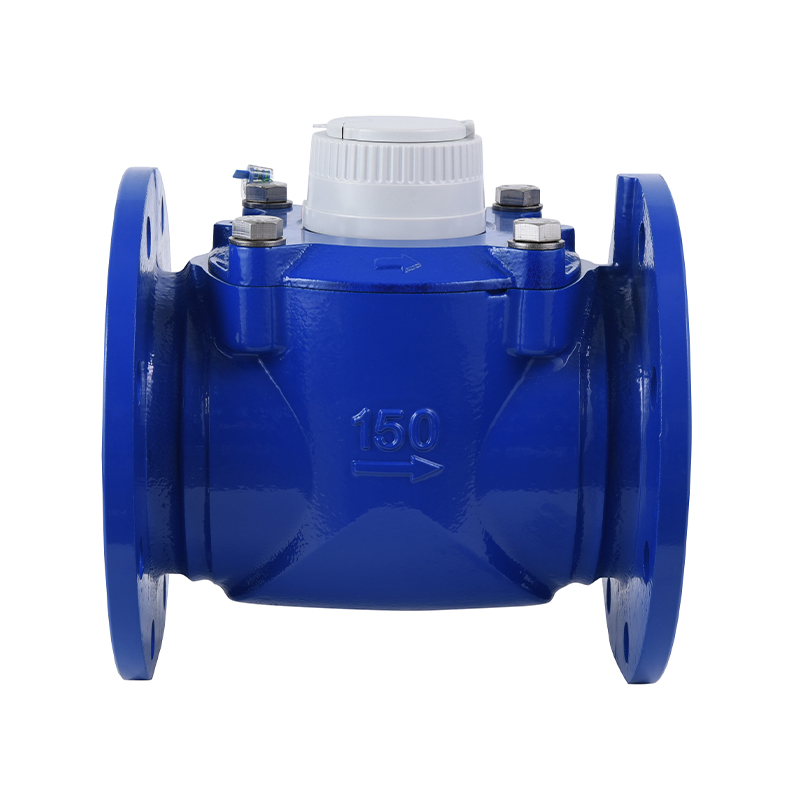

مخصص جهاز قياس المياه ذو الجناح الحلزوني الأفقي واسع النطاق من WPD المصنعين

مقدمة إلى عداد المياه ذو الجناح الحلزوني الأفقي واسع النطاق WPD

المياه هي أثمن أصول الكوكب، والقياس الدقيق أمر أساسي لإدارة موارد المياه بكفاءة وعادلة. في تطبيقات خطوط الأنابيب الكبيرة والتدفق العالي، يمتد الطلب على عدادات المياه إلى ما هو أبعد من مجرد العد؛ فهو يتطلب مترا قادرا على نطاق قياس واسع وموثوقية استثنائية على المدى الطويل. وفي هذا السياق فإن WPD واسعة النطاق عداد المياه الجناح الحلزوني الأفقي تم تطويره، ليصبح أداة لا غنى عنها في قياس موارد المياه الحديثة.

دور وأهمية عداد المياه ذو الجناح الحلزوني الأفقي واسع النطاق WPD في الإدارة الحديثة للموارد المائية

ال WPD واسعة النطاق عداد المياه الجناح الحلزوني الأفقي هو عداد من نوع السرعة مصمم لتلبية احتياجات القياس الدقيقة في البيئات عالية السرعة ذات القطر الكبير مثل إمدادات المياه البلدية والاستخدام الصناعي على نطاق واسع والري الزراعي. بالمقارنة مع العدادات التقليدية أحادية النفاث أو متعددة النفاثات، فإن الميزة الأساسية لمقياس المياه WPD هي قدرته على "النطاق الواسع". وهذا يعني أنها تحافظ على دقة عالية (دقة) عبر نطاق تدفق واسع للغاية - بدءًا من تدفقات التسرب الدقيقة وحتى ذروة تدفقات التحميل الكامل. يعد هذا الأداء أمرًا بالغ الأهمية لمرافق المياه التي تدير المناطق ذات العدادات (DMA) والتحكم في الخسائر، حيث أنه يحدد ويحدد بشكل فعال "المياه التي لا تدر دخلاً"، مما يؤثر بشكل مباشر على ربحية الشركات واستدامة المياه.

لماذا يعد القياس الدقيق لتدفق المياه أمرًا حيويًا للمستخدمين

سواء بالنسبة للمستخدمين السكنيين أو المؤسسات التجارية أو الشركات الصناعية الكبيرة، فإن القياس الدقيق لتدفق المياه هو الأساس للمعاملات العادلة والتخصيص الأمثل للموارد.

لمقدمي المياه: يعد ضمان تسجيل كل قطرة ماء بدقة شرطًا أساسيًا لحماية الإيرادات. علاوة على ذلك، الرصد بدقة عالية WPD واسعة النطاق عداد المياه الجناح الحلزوني الأفقي يسمح بالكشف في الوقت المناسب عن تسرب الأنابيب أو الاستهلاك غير الطبيعي وحلها.

للمستخدمين التجاريين والصناعيين: غالبًا ما تمثل تكاليف المياه نفقات تشغيلية كبيرة. تساعد البيانات الموثوقة التي يقدمها عداد المياه WPD الشركات في حساب التكاليف الدقيق ومراقبة المياه المعالجة وتحسينات الحفاظ على المياه.

للمستخدمين الزراعيين: في مجال الري، يعد القياس الدقيق لاستهلاك المياه أمرًا ضروريًا للتحكم في أحجام الاستخدام، ومنع الإفراط في الاستخراج، وتحقيق الاستخدام العلمي للمياه.

التصميم وقوة الشركة وراء عداد المياه WPD

ال high performance of the WPD واسعة النطاق عداد المياه الجناح الحلزوني الأفقي لا يمكن فصله عن التصميم الاحترافي وقوة التصنيع التي تدعمه. نينغبو الماء مكعب أداة التكنولوجيا المحدودة هي شركة متخصصة تركز على إنتاج عدادات المياه ذات القطر الكبير وحركات عداد المياه.

Ningbo Water Cube Instrument Technology Co., Ltd. تمتلك سلسلة صناعية كاملة وقوية، تغطي الجوانب بدءًا من تصميم المنتجات وتطويرها، وتصنيع القوالب، ومعالجة القولبة بالحقن، وحتى التجميع والتحقق. تلتزم الشركة بمبدأ الشركة المتمثل في "الجودة أولاً، السمعة أولاً"، وذلك باستخدام الخبرة المتراكمة وأحدث التقنيات لتزويد السوق بمنتجات قياس عالية الجودة. بفضل قوة فريق خبراء Water Cube وسلسلته الصناعية الكاملة، يحقق عداد المياه WPD الدقة والموثوقية التي يفضلها العملاء. تحافظ الشركة أيضًا على تعاون طويل الأمد مع العديد من الشركات المحلية وهي معترف بها على نطاق واسع في الصناعة.

نظرة عامة على المزايا الرئيسية لمقياس المياه ذو الجناح الحلزوني الأفقي واسع النطاق WPD

ال WPD Water Meter, through its unique design, combines the durability of traditional mechanical meters with the precision of modern metering devices. Its horizontal installation ensures stable water flow as it enters the spiral wing vanes, effectively minimizing the impact of turbulence on measurement. Crucially, its Spiral Wing structure is specifically designed for high flow and low resistance, ensuring reliable metering across a wide range while maintaining low Head Loss. These characteristics of the WPD Wide Range Horizontal Spiral Wing Water Meter make it the ideal choice for applications demanding strict standards for metering accuracy, flow range, and long-term stability.

مبدأ العمل والمكونات الأساسية لعداد المياه WPD

لفهم الأداء المتفوق لمقياس المياه ذو الجناح الحلزوني الأفقي واسع النطاق WPD، يجب على المرء فحص مبدأ القياس الأساسي والتصميم الهيكلي الدقيق. كمقياس من نوع السرعة، يعتمد تشغيله على ديناميكيات الموائع، مما يحول حجم الماء المتدفق عبر المقياس إلى حركة ميكانيكية قابلة للقياس.

مبدأ العمل لمقياس المياه ذو الجناح الحلزوني الأفقي: من تدفق المياه إلى القياس

ال operation of the WPD Wide Range Horizontal Spiral Wing Water Meter (WPD Water Meter) is based on velocity measurement. Water flows in a specific direction through the meter's internal measuring chamber, driving the rotation of the Spiral Wing impeller installed in the flow path.

محرك التدفق: ال meter incorporates a special flow guiding structure to ensure that the water flow impacts the vanes evenly and smoothly upon reaching the spiral wing. The higher the water velocity, the faster the spiral wing rotates.

العلاقة بين السرعة ومعدل التدفق: ضمن نطاق التدفق المحدد، تتناسب سرعة دوران الجناح الحلزوني بشكل مباشر مع معدل التدفق اللحظي الذي يمر عبر جهاز القياس.

التحويل والعرض الميكانيكي: ال rotation of the spiral wing is transmitted to the meter's counter via a precise transmission system (typically involving a magnetic coupling or gear train). The magnetic coupling design effectively isolates the water-wetted parts from the counter, ensuring the counter remains dry and clean, and preventing scaling or debris from interfering with readings. The counter accumulates the recorded rotations and converts them into the cumulative volume (e.g., cubic meters) readable by the user.

ال key to the WPD Wide Range Horizontal Spiral Wing Water Meter's ability to achieve "wide range" measurement lies in its Horizontal installation and the special geometric shape of its Spiral Wing. Horizontal installation ensures smooth axial flow, while the optimized spiral wing vanes are highly sensitive to low flow rates while effectively handling high-velocity impacts, preventing excessive wear and measurement deviation.

التصميم والمكونات الرئيسية: الأساس المادي للقياس عالي الدقة

ذات جودة عالية WPD واسعة النطاق عداد المياه الجناح الحلزوني الأفقي يعتمد على التصنيع الدقيق والتحكم الصارم في كل مكون. في هذا الصدد، تستفيد شركة Ningbo Water Cube Instrument Technology Co., Ltd. من مزايا السلسلة الصناعية الكاملة لضمان تميز المنتج.

تتمتع شركة Water Cube، باعتبارها شركة متخصصة في إنتاج عدادات المياه ذات القطر الكبير وحركات العدادات، بخبرة عميقة في تصنيع القوالب ومعالجة القولبة بالحقن. يعد هذا أمرًا بالغ الأهمية لتصنيع الجناح الحلزوني عالي الدقة ومنخفض الاحتكاك وآلية القياس. تضع الشركة اختيارًا صارمًا للمواد ورقابة دقيقة على تفاوتات التصنيع في جوهر سياسة الجودة الخاصة بها، كما تم التأكيد عليه من خلال مبدأ الشركة: "الجودة أولاً، السمعة أولاً". إن هذا التفاني في التفاصيل هو الذي يضمن أن كل عداد مياه ذو جناح حلزوني أفقي واسع النطاق من WPD يلبي معايير القياس الصارمة ويحقق موثوقية متميزة على المدى الطويل.

WPD واسعة النطاق عداد المياه الجناح الحلزوني الأفقي Structure Diagram and Function Description

من الناحية الهيكلية، فإن التصميم الأفقي لعداد المياه WPD يعني تدفق المياه على طول المحور الأفقي. آلية القياس الأساسية مثبتة على المحور المركزي لخط الأنابيب. يتيح ذلك للمقياس التعامل مع معدلات التدفق والسرعات الأعلى من أجهزة القياس متعددة النفاثات مع تقليل فقد الرأس. ميزة التصميم هذه تجعله الخيار المفضل للتطبيقات ذات القطر الكبير والتدفق العالي. التدفق مستقر، ولحظة القصور الذاتي منخفضة، وهو الضمان الفني لعداد المياه ذو الجناح الحلزوني الأفقي واسع النطاق WPD لتحقيق دقة عالية عبر نطاق واسع.

الخصائص والمزايا الرئيسية لعداد المياه واسع النطاق WPD

ال WPD Wide Range Horizontal Spiral Wing Water Meter holds an important position in the market because its optimized design, building upon traditional spiral wing meters, addresses the common issue of insufficient accuracy in large-diameter meters at low flow rates, thus offering a series of unparalleled advantages.

قدرة قياس واسعة النطاق: دقة عالية عبر سرعات التدفق المختلفة

هذه هي نقطة البيع الأكثر أهمية لمقياس المياه ذو الجناح الحلزوني الأفقي واسع النطاق WPD. غالبًا ما تواجه عدادات السرعة التقليدية انخفاضًا حادًا في الدقة عند معدلات التدفق المنخفضة، مما يؤدي إلى عدم قدرة شركات المياه على قياس التدفقات المنخفضة بدقة أثناء الليل أو خارج ساعات الذروة، وخاصة التدفقات الدقيقة الناتجة عن تسرب الأنابيب.

تصميم نطاق قياس واسع: يحقق عداد المياه WPD نسبة نطاق عالية للغاية (قيمة R) من خلال دوارات الجناح الحلزوني الدقيقة وهيكل غرفة القياس الأمثل. وهذا يعني أنها تحافظ على حدود الدقة المطلوبة (عادةً ± 2% أو ± 5% وفقًا للمعايير الدولية مثل ISO 4064) بدءًا من التدفق الأولي المنخفض للغاية (Qmin) وحتى الحد الأقصى للتدفق المستمر (Qmax).

تعد هذه القدرة التي يتمتع بها عداد المياه WPD أمرًا حيويًا لمرافق المياه التي تدير المياه التي لا تدر إيرادات (NRW)، حيث يمكنها قياس التدفقات المنخفضة بدقة والتي قد يتم تجاهلها، وبالتالي تحسين الإيرادات الإجمالية وموثوقية البيانات.

تصميم هيكلي قوي ومتين

باعتباره عداد مياه ذو قطر كبير، تعد المتانة أمرًا أساسيًا لضمان التشغيل المستقر على المدى الطويل.

البناء المتين: تتمتع شركة Ningbo Water Cube Instrument Technology Co., Ltd. بسنوات من الخبرة في تصنيع عدادات المياه وتفهم الدور الحاسم لجودة المواد في عمر المنتج. عادةً ما يكون جسم عداد المياه ذو الجناح الحلزوني الأفقي واسع النطاق WPD مصنوعًا من الحديد الزهر أو حديد الدكتايل عالي الجودة، مما يوفر مقاومة ممتازة للضغط والتآكل. تستخدم المكونات الداخلية، وخاصة الجناح الحلزوني والمحامل المعرضة للتآكل، مواد مركبة شديدة المقاومة للتآكل ومنخفضة الاحتكاك، مما يؤدي إلى إطالة عمر خدمة جهاز القياس بشكل فعال وتقليل تكرار الصيانة.

الراحة وفوائد التثبيت الأفقي

التثبيت الأفقي: تم تصميم عداد المياه WPD للتركيب الأفقي، والذي لا يتوافق فقط مع معظم رموز تركيب نظام خطوط الأنابيب ولكنه يضمن أيضًا التدفق المحوري المستقر عند دخول غرفة القياس. التدفق المستقر هو الأساس لتحقيق قياس تدفق المياه عالي الدقة. عملية التثبيت بسيطة نسبيًا ومتوافقة بسهولة مع أنظمة خطوط الأنابيب الحالية.

دور تصميم الجناح الحلزوني في تحسين الدقة

تصميم الجناح الحلزوني: تختلف دوارات الجناح الحلزوني لمقياس المياه ذو الجناح الحلزوني الأفقي واسع النطاق WPD عن عدادات المكره القياسية؛ تصميمها أكثر انسيابية ويقترب من شكل التوربين. يعمل هذا التصميم على تحسين زاوية تأثير الماء، مما يقلل من مقاومة السوائل مع زيادة حساسية دوران المكره عند معدلات التدفق المنخفضة.

ومن خلال الاستفادة من خبرة Water Cube في تصميم المنتجات وتطويرها وتصنيع القوالب، يتم ضمان الدقة الهندسية والتوازن الديناميكي لدوارات الأجنحة الحلزونية. وهذا هو الضمان الفني الأساسي لتحقيق دقة ممتازة عبر نطاق القياس الواسع.

تنعكس الكفاءة في انخفاض فقدان الرأس

فقدان منخفض للرأس: يتم تركيب عدادات مياه ذات قطر كبير على خطوط الأنابيب الرئيسية، ويمكن أن يؤدي فقدان الرأس المفرط إلى انخفاض في الضغط عند المنبع، مما يؤثر على استقرار خدمة إمدادات المياه وتجربة المستخدم. يعمل الهيكل الداخلي الانسيابي والجناح الحلزوني المُحسّن لمقياس المياه ذو الجناح الحلزوني الأفقي واسع النطاق WPD على تقليل مقاومة التدفق، مما يسمح للمقياس بالحفاظ على فقدان ضغط منخفض للغاية حتى عند التعامل مع معدلات التدفق العالية. وهذا لا يؤدي إلى تحسين كفاءة استخدام الطاقة في النظام فحسب، بل يضمن أيضًا ضغط الماء المستقر في شبكة خطوط الأنابيب.

إمكانية الترقية الذكية والملحقات الاختيارية

للتكيف مع اتجاه الإدارة الذكية للمياه، يوفر عداد المياه WPD عادةً قابلية توسعة جيدة.

الملحقات الاختيارية: يمكنها دمج بواعث النبض أو وحدات M-Bus أو LoRaWAN لتمكين الحصول على البيانات ونقلها عن بعد. يتيح ذلك لعداد المياه ذو الأجنحة الحلزونية الأفقية واسعة النطاق WPD الاندماج بسلاسة في أنظمة إنترنت الأشياء الحديثة لتوزيع المياه البلدية، مما يتيح مراقبة المياه الصناعية وتحليل البيانات في الوقت الفعلي. بالإضافة إلى ذلك، يمكن تجهيز أجهزة استشعار لمراقبة درجة حرارة المياه وضغط النظام بناءً على متطلبات المستخدم، مما يوفر بيانات تشغيلية أكثر شمولاً.

مجالات التطبيق الواسعة لعداد المياه WPD

ال high precision, wide range, and excellent durability of the WPD Wide Range Horizontal Spiral Wing Water Meter make it an ideal choice for various water metering scenarios, especially in applications requiring the handling of large flows and complex flow regimes.

قياس المياه السكنية

على الرغم من أن عداد المياه WPD مصمم في المقام الأول للأقطار الكبيرة، إلا أن دوره حاسم في أنابيب الدخول الرئيسية للمباني السكنية الكبيرة أو المجمعات السكنية المتكاملة.

في القياس الرئيسي للمساكن متعددة الوحدات، يلتقط عداد المياه ذو الجناح الحلزوني الأفقي واسع النطاق WPD بدقة اختلافات التدفق الضخمة، بدءًا من الاستهلاك الليلي المنخفض للغاية (مثل عبوات الخزانات والتسريبات البسيطة) إلى ذروة الاستخدام أثناء النهار (مثل الاستحمام المتزامن).

يضمن هذا القياس الدقيق لتدفق المياه إصدار فواتير عادلة بين شركات إدارة العقارات وموردي المياه ويوفر بيانات موثوقة عن الحجم الإجمالي لتخصيص القياسات الفرعية الداخلية.

قياس المياه التجارية

في المباني التجارية مثل مباني المكاتب ومراكز التسوق والمستشفيات والفنادق، يتقلب استهلاك المياه على نطاق واسع ويتميز بذروات عالية.

ال WPD Water Meter can easily handle the momentary high Flow Rate impacts during periods like lunchtime or peak holiday traffic, while still maintaining sensitivity to low flows during off-hours.

ال stable and reliable WPD Wide Range Horizontal Spiral Wing Water Meter provided by Ningbo Water Cube Instrument Technology Co., Ltd. helps commercial customers achieve fine-tuned water expense management and energy auditing, assisting businesses in controlling operating costs.

الري الزراعي

تعتبر الزراعة مستهلكًا رئيسيًا للموارد المائية، ويعد القياس الدقيق لمياه الري شرطًا أساسيًا لتحقيق الحفاظ على المياه والري الفعال.

في نقاط سحب المياه الرئيسية للمزارع الكبيرة وأنظمة الري، يوفر عداد المياه WPD بيانات قياس موثوقة. يمكن لبنيته المتينة أن تتحمل الظروف البيئية القاسية في الهواء الطلق.

ال Wide Range characteristic of the WPD Wide Range Horizontal Spiral Wing Water Meter ensures that even when the irrigation pump station starts or stops, causing drastic flow changes, metering Accuracy is maintained, providing data support for developing scientific irrigation plans.

مراقبة المياه الصناعية

في القطاعات الصناعية مثل الصلب والكيماويات والطاقة وتجهيز الأغذية، تعد مراقبة مياه العمليات أمرًا بالغ الأهمية، لأنها ترتبط بشكل مباشر بجودة المنتج والامتثال البيئي.

ال WPD Water Meter is often used to monitor the total volume of cooling water, production water, and wastewater discharge. Its low Head Loss feature ensures minimal impact on high-flow process operations.

من خلال دمج إمكانات القراءة عن بعد (الملحقات الاختيارية)، يتيح عداد المياه ذو الجناح الحلزوني الأفقي واسع النطاق WPD مراقبة المياه الصناعية في الوقت الفعلي، مما يساعد المصانع على اكتشاف الاستهلاك غير الطبيعي على الفور، وإجراء التحكم في العمليات، وإدارة التسريبات.

توزيع المياه البلدية

هذا هو مجال التطبيق الأكثر أهمية لعداد المياه WPD. في شبكات توزيع المياه في المناطق الحضرية، يخدم وظيفتين رئيسيتين:

القياس الرئيسي للمصدر: يستخدم عند منفذ محطة معالجة المياه أو على خطوط أنابيب الإمداد الإقليمية الرئيسية لقياس الحجم الإجمالي الذي يدخل منطقة الخدمة بأكملها بدقة.

قياس المنطقة (DMA): عند حدود مناطق قياس المنطقة، يعد الأداء واسع النطاق لمقياس المياه ذو الجناح الحلزوني الأفقي واسع النطاق WPD ضروريًا لحساب توازن المياه DMA بدقة. فهو يلتقط بشكل موثوق الحد الأدنى من التدفق الليلي (MNF)، وهو مؤشر مهم لتقييم التسربات في المنطقة.

شركة Water Cube، بخبرتها المهنية وسلسلة صناعية كاملة في تصنيع عدادات المياه ذات القطر الكبير، مكرسة لتوفير حلول القياس التي تلبي المعايير الصارمة لتوزيع المياه البلدية. يساعد عداد المياه ذو الجناح الحلزوني الأفقي واسع النطاق WPD عالي الجودة الذي تنتجه الشركة مديري المدن على تحسين كفاءة وموثوقية أنظمة إمدادات المياه الخاصة بهم.

شرح المواصفات الفنية لعداد المياه ذو الجناح الحلزوني الأفقي واسع النطاق WPD

يعد فهم المواصفات الفنية لمقياس المياه ذو الجناح الحلزوني الأفقي واسع النطاق WPD أمرًا أساسيًا للاختيار الصحيح والتركيب وضمان الأداء. تحدد هذه المعلمات الحدود التشغيلية لجهاز القياس وأداء القياس.

الأحجام المتوفرة ونطاق التدفق وتقييم الضغط

كممثل نموذجي لعدادات المياه ذات القطر الكبير، تغطي مواصفات عداد المياه WPD بشكل عام معظم الأحجام المطلوبة للتطبيقات البلدية والصناعية.

فئة الدقة وتعريف واسع النطاق

دقة القياس هي المقياس الأساسي لتقييم أداء عداد المياه. يتم التعبير عن خاصية النطاق الواسع لمقياس المياه ذو الجناح الحلزوني الأفقي واسع النطاق WPD من خلال نسبة المدى (قيمة R).

معايير القياس: تتوافق عدادات المياه WPD عادةً مع المعايير الدولية مثل ISO 4064 أو التوجيه الأوروبي لأدوات القياس (MID).

فئة الدقة: وفقًا للمعايير، يجب أن يلبي جهاز القياس متطلبات الدقة المختلفة داخل منطقتي التدفق:

بين Qmin وQt (التدفق الانتقالي): الحد الأقصى للخطأ المسموح به (MPE) هو عادةً ± 5%.

بين Qt وQmax: الحد الأقصى للخطأ المسموح به (MPE) هو عادةً ± 2%.

نسبة المدى (R): R = Qmax / Qmin. قد تحتوي عدادات المياه ذات الأجنحة الحلزونية التقليدية على قيم R أقل، في حين تم تصميم عداد المياه ذو الأجنحة الحلزونية الأفقية واسعة النطاق WPD لتحقيق قيم R أعلى (على سبيل المثال، R80، R100، R160، وأعلى). وهذا انعكاس مباشر لميزة النطاق الواسع. تعني قيمة R العالية أن المقياس يحافظ على دقة عالية عبر نطاق أوسع من معدلات التدفق.

معلمة فقدان الرأس

يعد فقدان الرأس معلمة مهمة لتقييم كفاءة جهاز القياس. تم تصميم عدادات المياه WPD عالية الجودة لتقليل المقاومة الداخلية.

متطلبات فقدان الضغط: وفقًا للمعايير، يجب أن يكون فقدان الرأس الناتج عن جهاز القياس عند التدفق المستمر Q3 (يساوي تقريبًا Qmax) أقل من قيمة محددة (على سبيل المثال، 63 كيلو باسكال أو 100 كيلو باسكال).

ال WPD Water Meter, through its streamlined internal structure and horizontal Spiral Wing design, effectively controls Head Loss, ensuring minimal impact on system Pressure during high Flow Rate operation.

مواصفات المواد وعملية التصنيع

ال long-term stability and reliability of the water meter depend on superior materials and manufacturing processes.

مادة الجسم: يستخدم عادةً الحديد الزهر، أو حديد الدكتايل، أو سبائك البرونز التي تلبي معايير سلامة مياه الشرب، مما يضمن البناء المتين ومقاومة التآكل.

مادة المكونات الداخلية: يجب أن تستخدم الأجزاء المتحركة مثل الجناح الحلزوني والمحامل والتروس مواد بلاستيكية هندسية عالية الأداء ومنخفضة الاحتكاك أو الفولاذ المقاوم للصدأ لمقاومة التآكل وتراكم الحجم، مما يضمن دقة القياس على المدى الطويل.

Ningbo Water Cube Instrument Technology Co., Ltd. متخصصة في إنتاج عدادات المياه ذات القطر الكبير وتفهم التأثير الحاسم للمواد والعمليات على المنتج النهائي. تتحكم الشركة بشكل صارم في المواد ودقة التصنيع في تصنيع القوالب، ومعالجة القولبة بالحقن، وإجراءات التجميع والتحقق الصارمة. هذا الاهتمام بالتفاصيل هو الذي يسمح لمقياس المياه ذو الجناح الحلزوني الأفقي واسع النطاق WPD بعرض أداء فائق في تلبية المواصفات الصارمة لدرجة الحرارة والضغط ومعدل التدفق، وبالتالي تحقيق مبدأ الشركة المتمثل في "الجودة أولاً، السمعة أولاً".

دليل تركيب عداد المياه WPD

يعد التثبيت الصحيح أمرًا بالغ الأهمية لضمان القياس المستقر والدقيق على المدى الطويل لمقياس المياه ذو الجناح الحلزوني الأفقي واسع النطاق WPD. يمكن أن يؤدي التثبيت غير الصحيح إلى قراءات غير دقيقة ويقلل من عمر جهاز القياس. يعد الالتزام الصارم بمتطلبات التثبيت الخاصة بالشركة المصنعة ورموز خطوط الأنابيب المحلية أمرًا إلزاميًا.

تحضير موقع التثبيت: ضمان بيئة قياس مثالية

قبل تركيب عداد المياه، يجب إجراء إعداد شامل لإزالة العوامل التي قد تؤثر على القياس.

تحديد موقع التثبيت:

ال WPD Wide Range Horizontal Spiral Wing Water Meter must be installed in a location that is easily accessible for reading, maintenance, and inspection.

تأكد من حماية جهاز القياس من التجمد أو الاهتزازات القوية أو التأثيرات الخارجية.

أطوال الأنابيب المستقيمة المطلوبة: لضمان تدفق سلس وغير مضطرب عند دخول جهاز القياس، يجب ترك أطوال كافية من الأنابيب المستقيمة في أعلى وأسفل جهاز القياس. يعد هذا شرطًا أساسيًا لعداد المياه WPD لتحقيق الدقة المصممة له.

الطول المستقيم للمنبع: يتطلب عادةً ما لا يقل عن 10 أضعاف القطر الاسمي (DN) للمتر (10D).

الطول المستقيم للأسفل: يتطلب عادةً ما لا يقل عن 5 أضعاف القطر الاسمي (DN) للمتر (5D).

*(ملاحظة: يجب وضع أي صمامات أو أكواع أو مضخات بعيدًا عن العداد قدر الإمكان.)*

تنظيف الأنابيب: قبل التثبيت، يجب تنظيف خط الأنابيب تمامًا لإزالة خبث اللحام أو الرواسب أو الحجارة أو غيرها من الحطام الذي قد يؤدي إلى إتلاف دافع الجناح الحلزوني أو سد الفلتر.

تركيب الملحقات: تأكد من وجود صمامات الإغلاق اللازمة (واحد قبل وواحد بعد العداد) والفلتر (الذي يتم تركيبه عادةً في أعلى المنبع) في مكان التثبيت بالفعل لتسهيل الصيانة المستقبلية.

إجراء التثبيت خطوة بخطوة: ضمان الإعداد الصحيح

ال WPD Wide Range Horizontal Spiral Wing Water Meter is a horizontal meter with strict requirements regarding the installation direction.

التحقق من الاتجاه: تحقق بعناية من سهم اتجاه التدفق الموجود على غلاف جهاز القياس. تأكد من أن اتجاه تركيب جهاز القياس يتوافق تمامًا مع اتجاه تدفق المياه داخل الأنبوب.

ضمان موقف المستوى: ال WPD Water Meter must be installed horizontally, meaning the counter face should be facing up and parallel to the ground. Horizontal Installation is the basis for its designed performance.

محاذاة الاتصالات: قم بمحاذاة العداد مع مساحة الأنبوب المخصصة. توصي شركة Ningbo Water Cube Instrument Technology Co., Ltd. باستخدام موصلات الحافة الصحيحة. تأكد من أن أوجه تزاوج الحافة محاذية ومتوازية لتجنب الضغط على الاتصال، مما قد يسبب إجهادًا أو تشوهًا لجسم جهاز القياس.

تثبيت الحشيات: ضع حشوات مانعة للتسرب جديدة وصحيحة بين وجهي الحافة.

تشديد البراغي: قم بربط مسامير الشفة تدريجيًا وبشكل متماثل. لا تقم بربط مسمار واحد بالكامل في كل مرة؛ بدلاً من ذلك، قم بتشديدها على مراحل بنمط متماثل لضمان توزيع الضغط بشكل موحد وختم موثوق به لمنع التسربات.

ضمان الختم المناسب: منع التسربات وفقاعات الهواء

أهمية الختم: الختم المناسب أمر حيوي لمنع التسرب الخارجي. لا تتسبب التسريبات في فقدان موارد المياه فحسب، بل يمكن أن تؤدي أيضًا إلى الإضرار ببيئة القياس الخاصة بمقياس المياه ذو الجناح الحلزوني الأفقي واسع النطاق WPD.

تطهير الهواء: بعد تركيب العداد، افتح الصمام العلوي ببطء، مما يسمح للمياه بملء العداد والأنبوب السفلي ببطء لطرد الهواء والفقاعات من خط الأنابيب. قد يؤدي التعبئة السريعة إلى زيادة سرعة جهاز القياس مؤقتًا، مما يؤثر على عمره الافتراضي. يعد التطهير الكامل للهواء خطوة مهمة لتحقيق قياس دقيق لتدفق المياه.

فحص التشغيل الأولي: تحقق من جميع نقاط الاتصال بحثًا عن علامات التسرب. بعد التشغيل لفترة من الوقت، قم بفحص مسامير الحافة مرة أخرى لمعرفة ما إذا كانت هناك حاجة لمزيد من الربط.

تضمن شركة Water Cube، باعتبارها شركة متخصصة في تصنيع عدادات المياه ذات القطر الكبير، أن منتجاتها مصممة لتلبية معايير التثبيت الصارمة. نوصي بشدة بأن يقوم القائمون على التركيب بالرجوع إلى دليل التعليمات التفصيلي المقدم مع المنتج أثناء تركيب عداد المياه لضمان أن عداد المياه ذو الجناح الحلزوني الأفقي واسع النطاق WPD يحقق الدقة العالية المقصودة ومزايا العمر الطويل.

الصيانة واستكشاف الأخطاء وإصلاحها: ضمان التشغيل المستقر طويل الأمد لعداد المياه WPD

حتى العدادات عالية الجودة مثل عداد المياه ذو الجناح الحلزوني الأفقي واسع النطاق WPD، مع بنيتها المتينة، تتطلب صيانة وفحصًا منتظمًا لضمان الحفاظ على دقة عالية وأداء مستقر على المدى الطويل.

الفحص الروتيني: الحفاظ على الحالة المثلى لعداد المياه WPD

يعد الفحص الوقائي المنتظم الطريقة الأكثر فعالية لمنع أخطاء العدادات وأخطاء القياس.

التفتيش البصري:

حالة العداد: تأكد من أن زجاج العداد نظيف وجاف، دون تعفير أو تلف. تأكد من أن القراءات الرقمية مقروءة.

فحص التسرب: افحص جسم جهاز القياس ووصلات الحافة وأي ملحقات (مثل أجهزة استشعار الضغط أو كابلات إخراج النبض) بحثًا عن علامات التقطير أو التسرب. يمكن أن يؤثر أي تسرب على القياس الدقيق لتدفق المياه.

فحص المظهر الخارجي: افحص جسم العداد بحثًا عن أي ضرر خارجي، أو تآكل، أو تقشر، أو علامات تأثير خارجي غير طبيعي.

فحص الحالة التشغيلية:

مراقبة التدفق: لاحظ ما إذا كان الجناح الحلزوني يدور بسلاسة عند تشغيل جهاز القياس. عند معدلات التدفق المنخفضة (على سبيل المثال، في الليل)، تحقق مما إذا كان جهاز القياس لا يزال يستجيب للتحقق من أداء النطاق الواسع.

فحص ضغط النظام: بالنسبة إلى عدادات المياه ذات الأجنحة الحلزونية الأفقية واسعة النطاق WPD والمجهزة بملحقات مراقبة الضغط، تحقق بانتظام من أن ضغط النظام ضمن الحدود القصوى لضغط العمل.

إجراء التنظيف: إزالة الشوائب التي تؤثر على الدقة

على الرغم من أن عدادات المياه WPD يتم تركيبها عادةً مع مرشح المنبع، إلا أن الشوائب الدقيقة لا تزال تتراكم بمرور الوقت وتؤثر على دقة القياس.

تنظيف الفلتر: قم بفحص وتنظيف الفلتر المثبت أعلى جهاز القياس بانتظام. قم بإزالة الرواسب أو الحجم أو المواد الغريبة المتراكمة لمنعها من التسبب في زيادة فقدان الرأس وسرعة التدفق غير المستقرة.

تنظيف العداد الداخلي (إجراء احترافي): إذا كان هناك شك في أن الجناح الحلزوني الداخلي أو آلية القياس معطوبة أو ملوثة بالحطام، فيجب على الموظفين المؤهلين إغلاق الصمامات وتخفيف ضغط خط الأنابيب وتفكيك جهاز القياس للفحص والتنظيف. توصي شركة Ningbo Water Cube Instrument Technology Co., Ltd. بأن يبحث المستخدمون عن خدمات صيانة عداد المياه الاحترافية لتجنب إتلاف المكونات الدقيقة الداخلية.

استكشاف الأخطاء وإصلاحها: حل المشكلات الشائعة (استكشاف أخطاء عداد المياه وإصلاحها)

تحافظ شركة Ningbo Water Cube Instrument Technology Co., Ltd. على إجراءات تجميع وتحقق قوية للتأكد من أن عداد المياه ذو الجناح الحلزوني الأفقي واسع النطاق WPD الذي يغادر المصنع يتمتع بموثوقية عالية للغاية. ومع ذلك، فإننا نشجع المستخدمين على الالتزام الصارم بمواصفات التثبيت والصيانة. بفضل خبرة فريق الخبراء التابع لها، توفر الشركة إرشادات احترافية لحل مشكلات عداد المياه والدعم الفني للوفاء بالتزامها بـ "الجودة أولاً، السمعة أولاً"، مما يضمن أن المنتج يخدم المستخدم بدقة على المدى الطويل.

المزايا النسبية: عداد المياه WPD مقابل تقنيات القياس الأخرى

ال WPD Wide Range Horizontal Spiral Wing Water Meter holds unique advantages in the field of large-diameter, high-flow metering. A comparison with other mainstream meter types on the market clarifies the application value and technical positioning of the WPD Water Meter, especially where there is a combined requirement for cost, reliability, and Wide Range performance.

عداد المياه WPD مقابل عدادات الإزاحة الإيجابية

تقيس عدادات الإزاحة الإيجابية (مثل عدادات المكبس أو المكبس الدوار) عن طريق عزل وحساب حجم السائل بدقة، وتستخدم عادةً للتطبيقات السكنية ذات القطر الصغير والتدفق المنخفض، مما يوفر دقة ممتازة للتدفق المنخفض.

ال advantage of the WPD Water Meter lies in its capacity to handle large flows and its extremely low Head Loss, making it an ideal choice for municipal main pipelines and industrial supply, areas where positive displacement meters cannot be used.

WPD عداد المياه مقابل عدادات المياه بالموجات فوق الصوتية

عدادات المياه بالموجات فوق الصوتية هي أدوات قياس حديثة وعالية التقنية تقيس معدل التدفق عن طريق إرسال إشارات بالموجات فوق الصوتية عبر الماء، بدون أجزاء متحركة.

ال WPD Wide Range Horizontal Spiral Wing Water Meter performs better in terms of cost-effectiveness and reliability in harsh water quality environments. Ningbo Water Cube Instrument Technology Co., Ltd., leveraging its complete industrial chain and focus on mechanical manufacturing of large-diameter water meters, can offer high-quality, long-life WPD Water Meters at a more competitive cost.

عداد المياه WPD مقابل عدادات المياه الكهرومغناطيسية

تستخدم أجهزة القياس الكهرومغناطيسية قانون فاراداي للحث الكهرومغناطيسي لقياس تدفق السوائل الموصلة، كما أنها تتميز بعدم وجود أجزاء متحركة وانخفاض شديد في فقدان الرأس.

ال advantage of the WPD Wide Range Horizontal Spiral Wing Water Meter lies in its broad applicability (no conductivity requirement) and lower investment cost, making it a reliable alternative for many Municipal Water Distribution projects. In summary, the WPD Wide Range Horizontal Spiral Wing Water Meter successfully achieves an excellent balance between the three key factors: High Flow, Low Head Loss, and Wide Range. Water Cube utilizes the latest technology and accumulated experience, ensuring in the design and assembly and verification process that the WPD Water Meter maximizes these advantages, earning the favor of a wide range of customers. The company welcomes industry colleagues to visit and provide guidance to jointly advance metering technology.

الأسئلة الشائعة

كيفية تحديد الحجم الصحيح لمقياس المياه ذو الجناح الحلزوني الأفقي واسع النطاق WPD؟

يعد اختيار القطر الاسمي الصحيح (DN) أمرًا بالغ الأهمية. يعتمد الحجم بشكل أساسي على العوامل التالية:

الحد الأقصى للتدفق المستمر (قماكس): ال Qmax of the meter must be greater than or equal to the system's anticipated maximum Flow Rate.

التدفق الطبيعي (Qn): تأكد من أن التدفق الذي يعمل به النظام في معظم الأوقات يقع ضمن نطاق التشغيل الأمثل لجهاز القياس (عادة بين Qt وQmax).

فقدان الرأس: حدد قطرًا يمكنه الحفاظ على فقدان الرأس المنخفض بمعدل التدفق المتوقع، بناءً على متطلبات النظام الصارمة لفقد الضغط.

توصي شركة Ningbo Water Cube Instrument Technology Co., Ltd. بأن يقدم العملاء معلمات تشغيل مفصلة للنظام أثناء عملية الاختيار حتى يتمكن الخبراء الفنيون في الشركة من التوصية بالنموذج الأكثر ملاءمة استنادًا إلى المواصفات الفنية التفصيلية لمقياس المياه ذو الجناح الحلزوني الأفقي واسع النطاق WPD، مما يضمن دقته وكفاءة التشغيل على المدى الطويل.

ما هو عمر الخدمة النموذجي لعداد المياه WPD؟

ال lifespan of a WPD Wide Range Horizontal Spiral Wing Water Meter primarily depends on its Durable Construction, manufacturing quality, and operating environment.

جودة التصنيع: عدادات المياه WPD عالية الجودة المصنعة بواسطة Water Cube، من خلال إجراءات التصنيع والتجميع والتحقق الصارمة، تضمن متانة واستقرار المكونات الداخلية، وخاصة الجناح الحلزوني.

العمر المتوقع: في ظل نطاقات ضغط ودرجة حرارة العمل العادية، ومع الصيانة المناسبة لعداد المياه، يمكن أن يعمل عداد المياه WPD عادةً بأمان وثبات لمدة تتراوح من 10 إلى 15 عامًا، أو حتى لفترة أطول.

هل يتطلب عداد المياه ذو الجناح الحلزوني الأفقي واسع النطاق WPD معايرة دورية؟

نعم. سيتعرض أي جهاز قياس ميكانيكي لانحراف الدقة بمرور الوقت بسبب التآكل.

المتطلبات القانونية: اعتمادًا على لوائح القياس المحلية والوطنية، يخضع عداد المياه WPD لدورات التحقق الإلزامية (عادةً كل بضع سنوات).

ضمان الأداء: حتى بدون المتطلبات الإلزامية، فإن الفحص الدوري لمعايرة عداد المياه WPD (على سبيل المثال، كل 5 سنوات) يضمن استمرار أداء القياس واسع النطاق الخاص به في تلبية معيار الدقة العالي بنسبة ± 2%، وهو أمر مهم بشكل خاص لتوزيع المياه البلدية والفواتير التجارية.

كيف يمكن تنفيذ القراءة عن بعد لعداد المياه WPD؟

ال WPD Wide Range Horizontal Spiral Wing Water Meter offers excellent intelligent expandability:

إخراج النبض: يمكن تجهيز معظم عدادات المياه WPD بشكل اختياري بباعث نبضي لتحويل الدوران الميكانيكي إلى إشارات نبضية كهربائية.

الوحدات الذكية: الse pulse signals can be connected to remote data acquisition modules (such as M-Bus, LoRa, or GPRS modules) to enable remote meter reading and real-time Industrial Water Monitoring.

يأخذ Water Cube، خلال مرحلة تصميم المنتج وتطويره لكل من حركات العدادات والعدادات النهائية، في الاعتبار تمامًا الحاجة إلى التكامل الذكي، مما يضمن أنه يمكن للعملاء دمج عداد المياه WPD بسهولة في أنظمة AMI/AMR (البنية التحتية / القراءة المتقدمة للقياس) الحديثة.

هل عداد المياه ذو الجناح الحلزوني الأفقي واسع النطاق WPD مناسب لتطبيقات الماء الساخن؟

ال maximum applicable Temperature for standard cold water WPD Wide Range Horizontal Spiral Wing Water Meters is typically 50°C.

تخصيص الماء الساخن: بالنسبة لتطبيقات الماء الساخن التي تزيد درجة حرارتها عن 50 درجة مئوية (على سبيل المثال، المياه الصناعية المتداولة أو التدفئة المركزية)، يجب استخدام عداد مياه WPD مصمم خصيصًا للمياه الساخنة.

تستخدم عدادات الماء الساخن مواد خاصة مقاومة للحرارة العالية للمكونات الداخلية والأختام لضمان الاستقرار الهيكلي ودقة القياس في البيئات ذات درجات الحرارة العالية. يجب على العملاء إبلاغ شركة Ningbo Water Cube Instrument Technology Co., Ltd.‎ بوضوح بالحد الأقصى لدرجة حرارة الماء عند الطلب.
